Shawnessy LRT Station
Information

location_on Lieu: Calgary, Canada

date_range Date: 2004

architecture Architecte: Stantec Architecture Ltd.

emoji_objects Solutions & technologies: Archistructure

La solution Ductal® Archistructure a permis la construction de canopées de grande envergure avec un design et un budget similaire à une solution métallique.

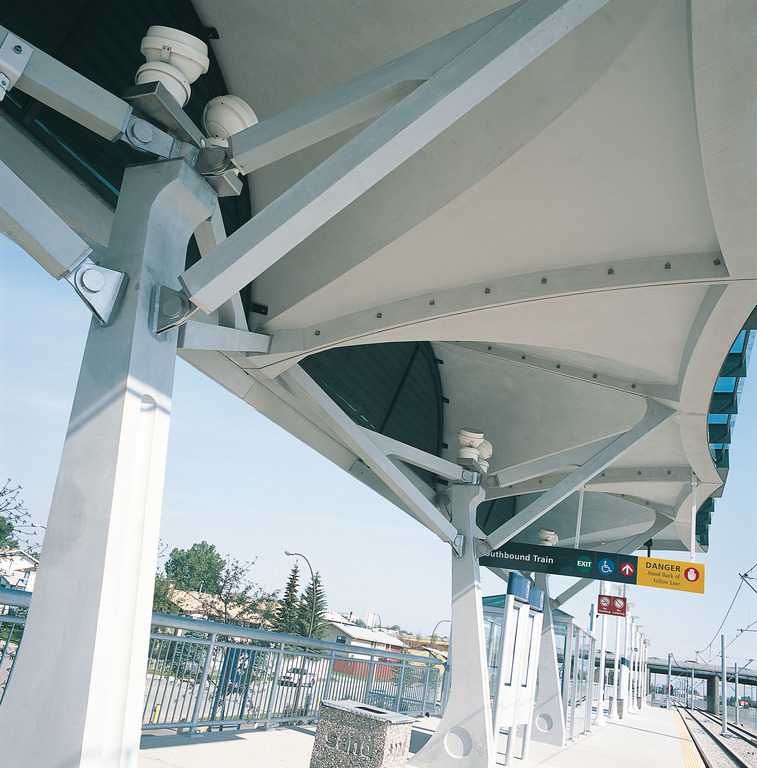

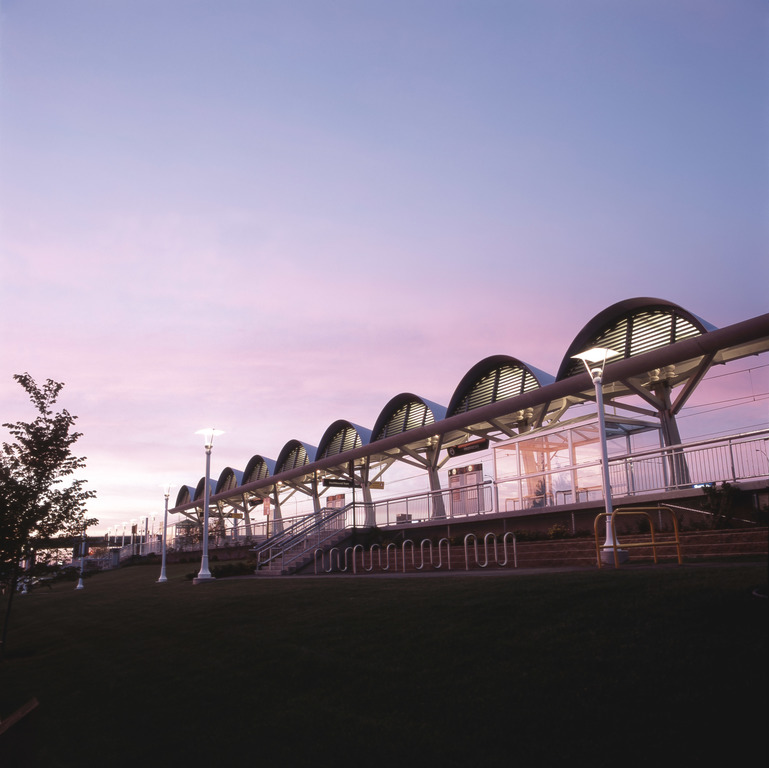

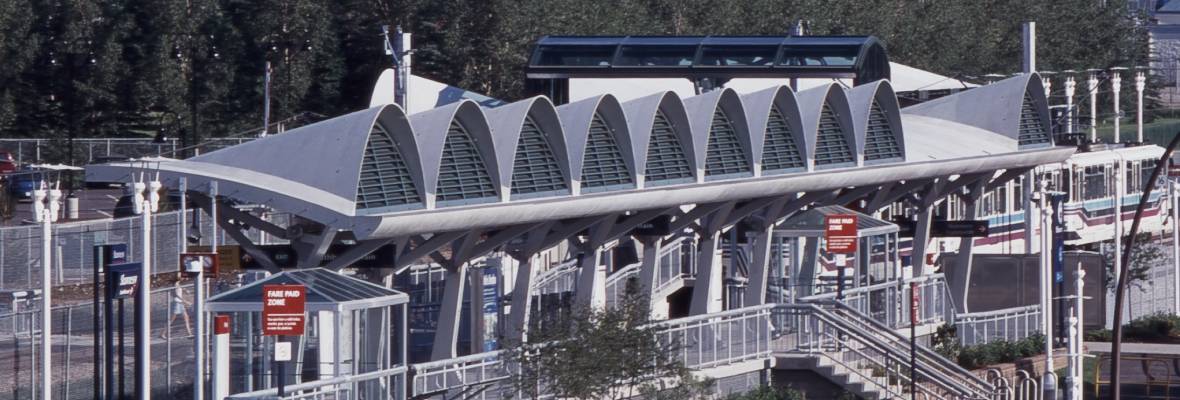

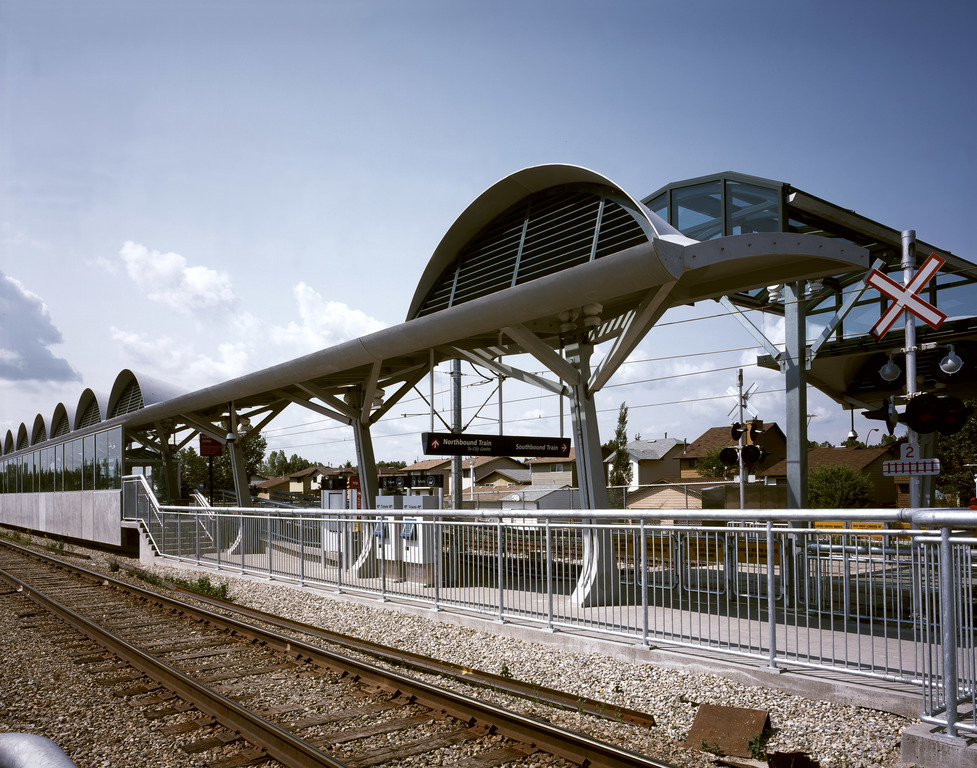

La toiture du quai de la gare de Shawnessy à Calgary a été imaginée par les architectes de l’agence Stantec Architecture Ltd. L’épaisseur des auvents de la toiture en Ductal® Archistructure est de 2cm hors nervures. Ils reposent chacun sur un seul poteau encastré dans le quai et sont attachés entre eux par groupe de trois. Trois montants en Ductal® reliés au poteau soutiennent chaque auvent. Il aura fallu 80m3 de Ductal® blanc pour couler les 24 coques de 5 mètres de portée et de 750 kg chacune. De l’oxyde de titane a été rajouté dans le béton afin d’obtenir une teinte très claire.

Description


La conception a associé calculs et essai. Un calcul aux éléments finis a d’abord été nécessaire pour déterminer quel cas de charge était critique : le poids de la neige et la pression due au vent s’engouffrant sur et sous la coque. Une fois ces cas critiques identifiés, un prototype a été fabriqué et testé avec succès au laboratoire de l’Université de Calgary. Un moule a été conçu pour pouvoir couler les coques par moitié. Deux moitiés de coques étaient ensuite assemblées par le biais d’une nervure commune.

Tests


La conception du moule en acier a dû prendre en compte plusieurs facteurs liés aux caractéristiques du Ductal®. Une finition parfaite des panneaux imposait un coulage par injection gravitaire dans un moule en position verticale, coque placée sur la tranche. 12 heures plus tard, afin d’éviter les problèmes dus au retrait empêché du Ductal® dans les coques courbes, le moule était tourné de 90° de sorte que les panneaux se retrouvent à l’envers. Ceci permettant de débrider la partie haute du moule et laisser le retrait se faire librement. Enfin le moule était retourné à 180° pour que les panneaux retrouvent leur position naturelle pour le démoulage.

Conception


Après assemblage deux par deux des demi-coques, les canopées ont été amenées sur le chantier. Les poteaux en Ductal® ont d’abord été encastrés, fixés aux montants, puis les coques ont été ensuite attachées à ces montants et assemblées entre elles.

Conception
